現代化的變電站輔助綜合監控系統采用集中供電，從變電站的交流站用電屏引接兩路不同站用變的三相電源，每路三相電源均應滿足整套系統供電容量的要求，屬于輔助綜合監控系統的設備均由這兩路三相電源供電，兩路三相電源應三相雙電源切換器實現自動切換功能，保證兩路電源的無縫自動切換、互為備用、常用-備用間的自投自復，為輔助綜合監控系統的各設備和裝置提供可靠的工作電源。

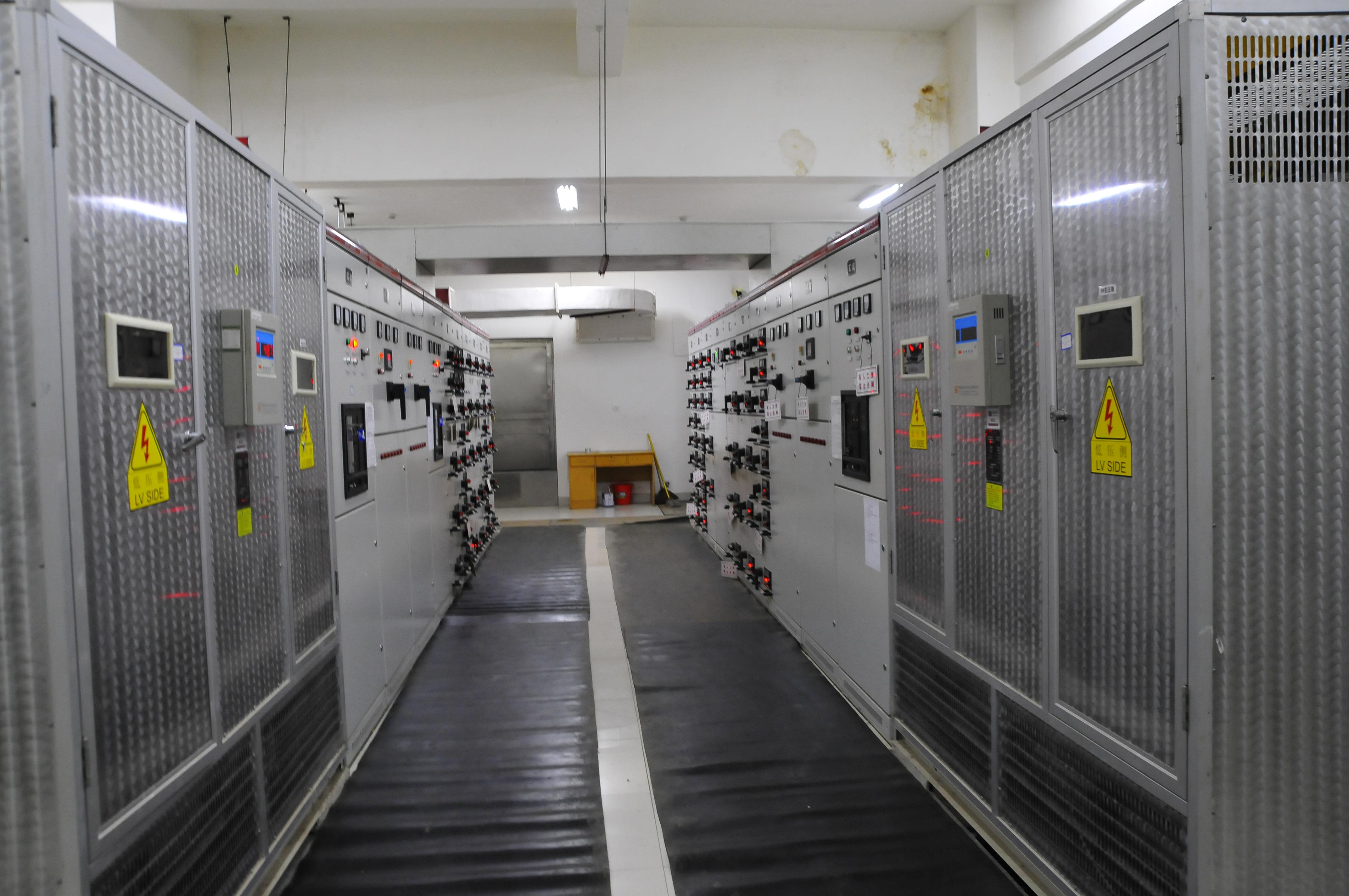

輔助綜合監控系統主屏柜三相供電電源的電氣接線裝配的要求如下：
① 三相雙電源切換器應采用三相四線制，兩路輸出應在內部并聯成一路輸出；
② 主屏柜內應配置總空開和分支空開組，總空開控制所有的各分支空開；各分支空開分別控制主屏柜內的各設備、前端的就地柜和各設備等,總空開和各分支空開的容量應滿足要求；
③ 主屏柜內三相雙電源切換器的輸出接線端子應通過銅材質匯流排直接連接至總空開的輸入接線端子（禁止通過端子排連接至總空開的輸入），匯流排的截面不小于8mm
2，匯流排的接頭均應配有接線鼻子,鼻子接頭應壓接牢固、接觸良好；
④ 主屏柜內的供電電源分配應采用銅材質的三相四線制匯流排小母線進行各分支供電電源的分配，總空開的輸出接線端子應直接連接至小母線上（禁止通過端子排連接至匯流排），各分支空開的輸入接線端子采用銅材質匯流排直接連接至小母線上，匯流排的截面不小于8mm
2，匯流排的接頭均應配有接線鼻子,鼻子接頭應壓接牢固、接觸良好；
⑤ 主屏柜內三相供電電源的負荷分配應盡量保持均衡，各分支供電電源的負荷應盡量均衡地分配在三相供電電源上；
⑥ 所有的匯流排應采用絕緣護套防護金屬短路，所有的導線和匯流排應采用銅材質，所有的空開應采用阻燃材質；
⑦ 輔助綜合監控系統三相供電電源的電氣接線示意圖如下，應仔細閱讀圖中的說明，并按要求裝配。
